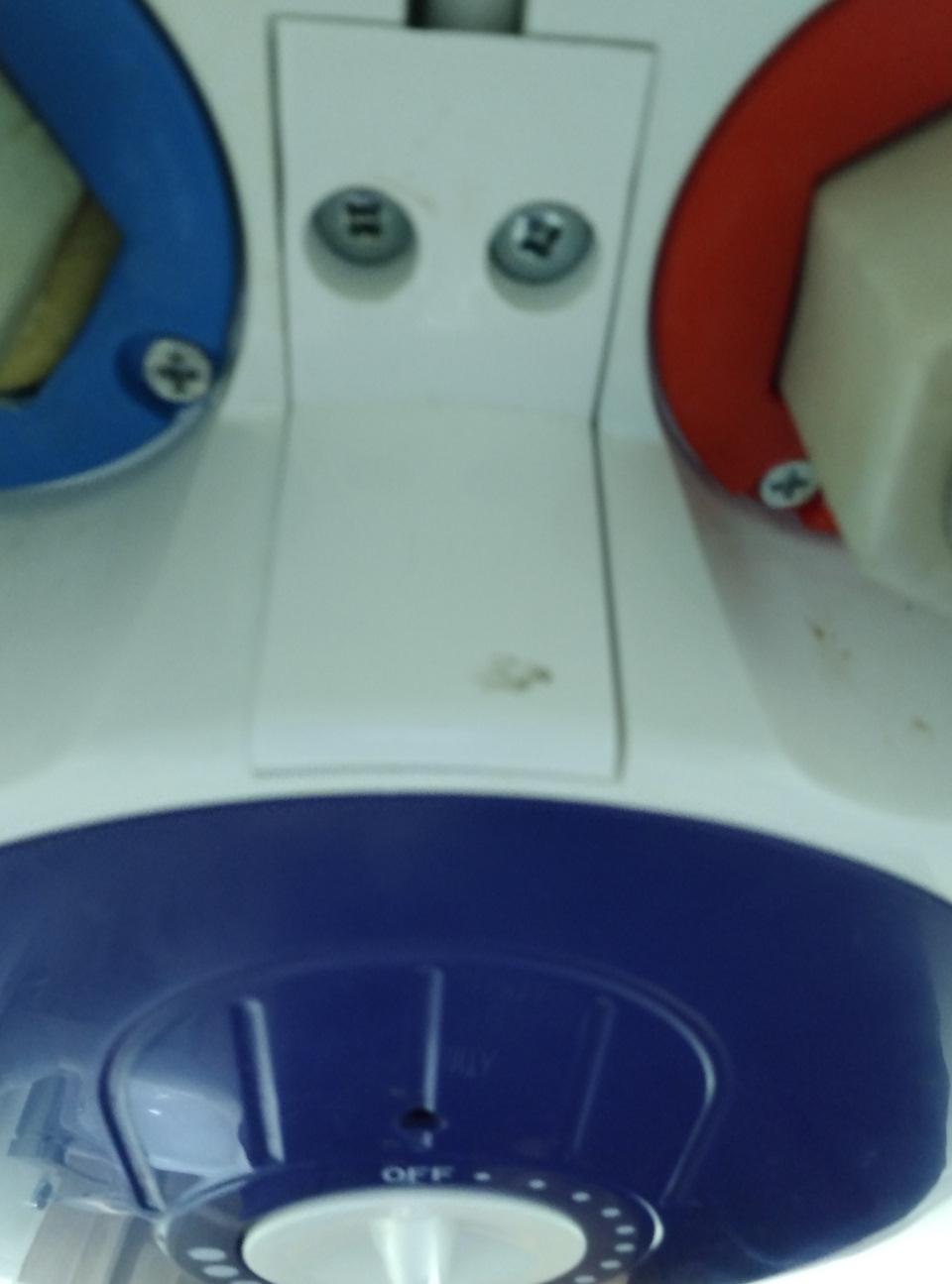

Všechno to začalo tím, že se mi přestal zapínat ohřívač vody (při nastavování teploty ohřevu něco cvaklo, ale ohřev se nezapnul). Po otevření modrého krytu (odšroubovat 3 šrouby, na fotce jsou vidět pouze 2, třetí je pod bílým rohem, poté otočit modrý kryt proti směru hodinových ručiček a ten se sundává) a stisknutí černého tlačítka na pojistce se problém vyřešil, ale ne na dlouho (((

Pak se odněkud objevil zápach kabeláže, ale nechápal jsem, odkud se bere… Teprve teď se sled událostí seřadil a všechno se vyjasnilo))
Asi po 2-3 měsících topení přestalo znovu zapínat topení, černé tlačítko už nevyčnívalo z pojistky a problém nebyl tak zjevný.

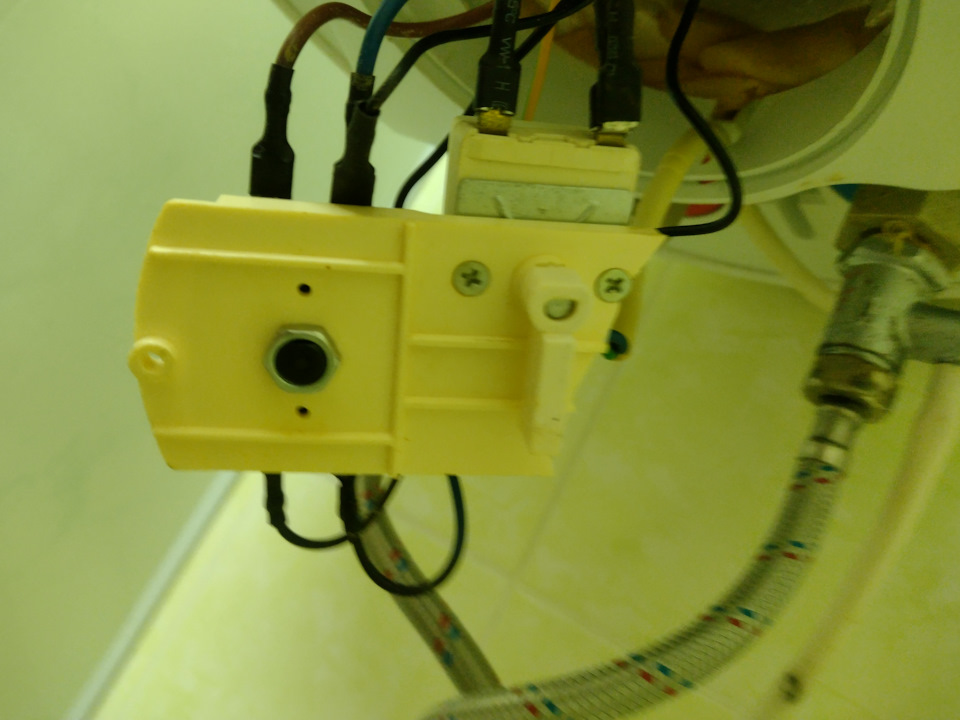

Protože jsem anodu měnil už dávno (i když by se to mělo dělat jednou ročně), myslel jsem si, že stará anoda se už opotřebovala a těleso topení se začalo přehřívat kvůli vodnímu kameni, a protože jsou tam 2 teplotní senzory, tak pravděpodobně tentokrát fungoval ten druhý, který nemá žádné tlačítko…

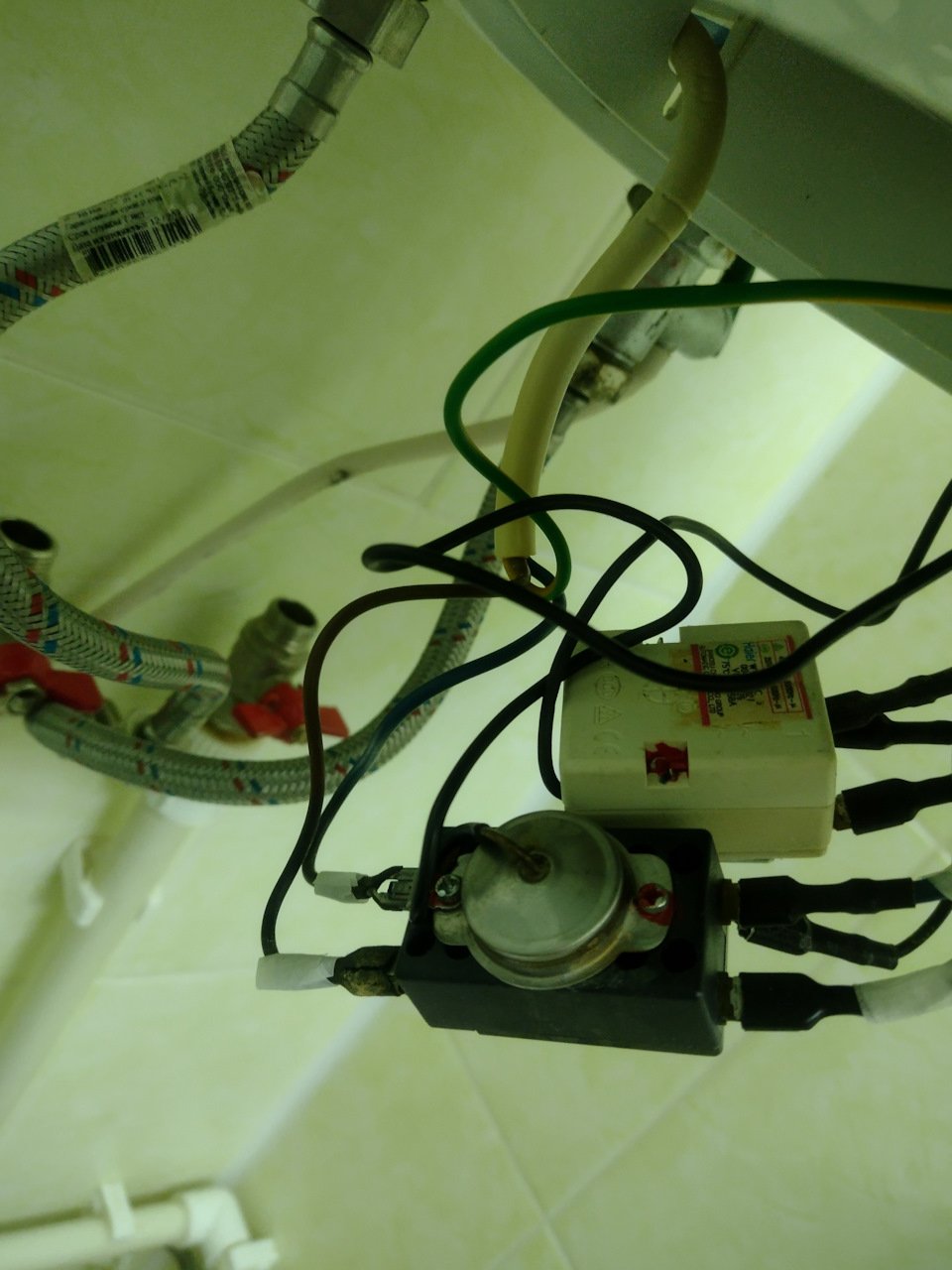

Nejdříve jsem odpojil ohřívač vody od elektřiny a začal jsem odšroubovávat všechny senzory, dráty atd.

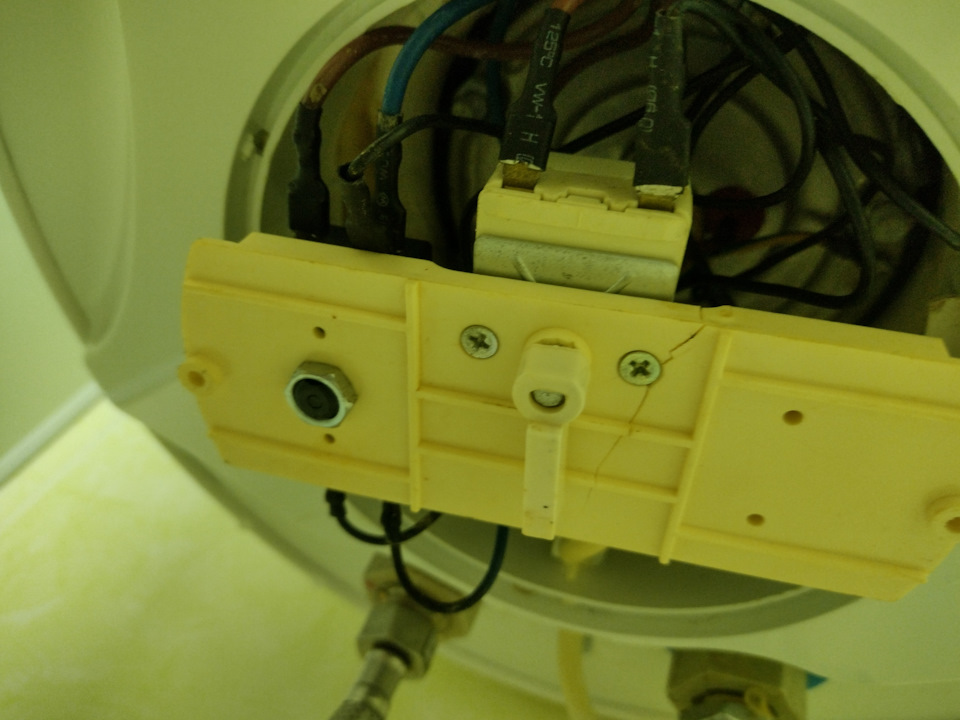

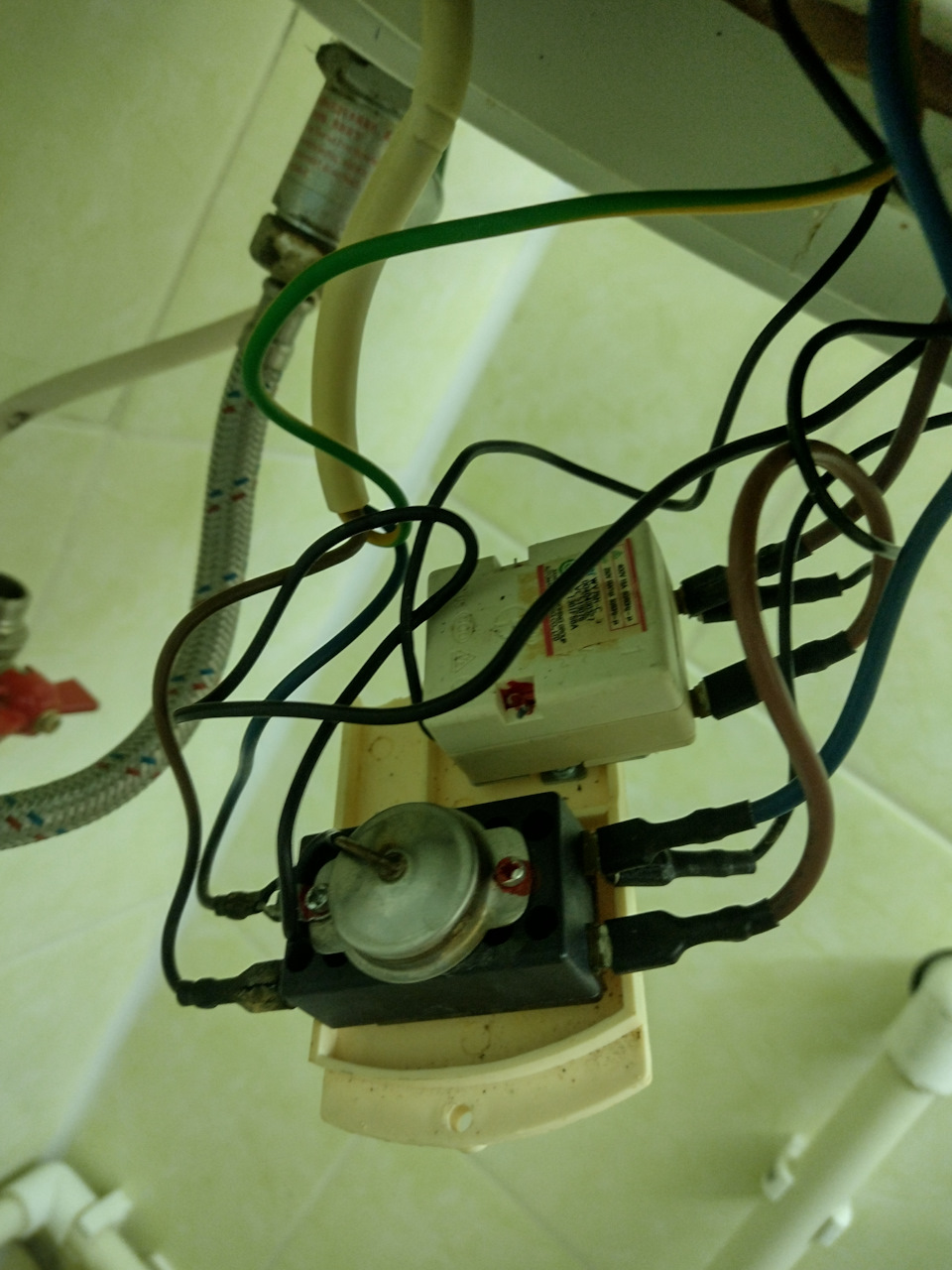

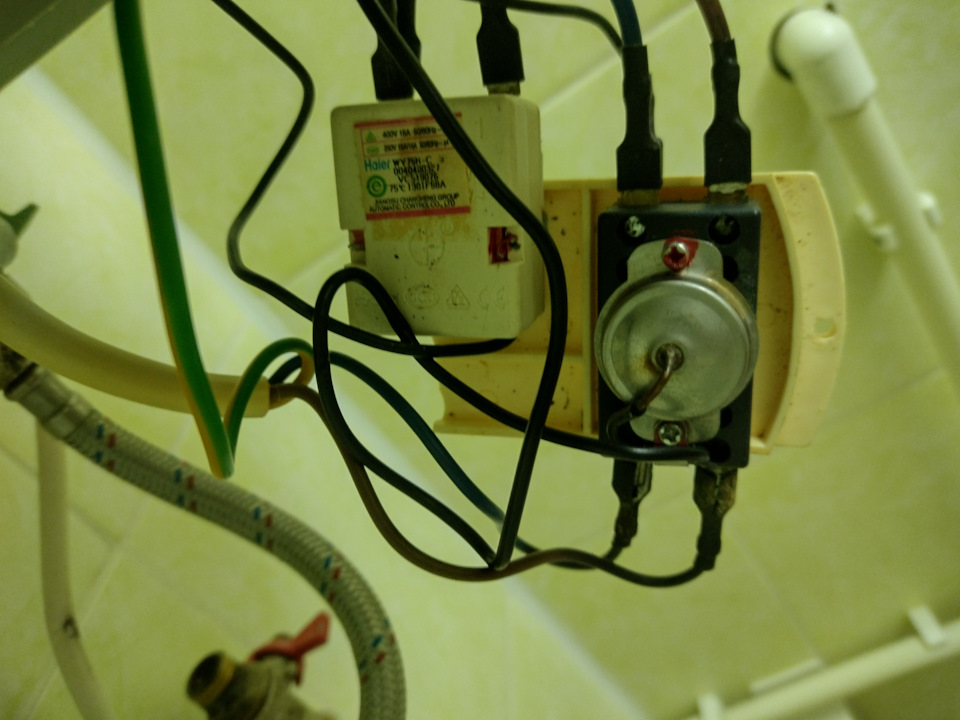

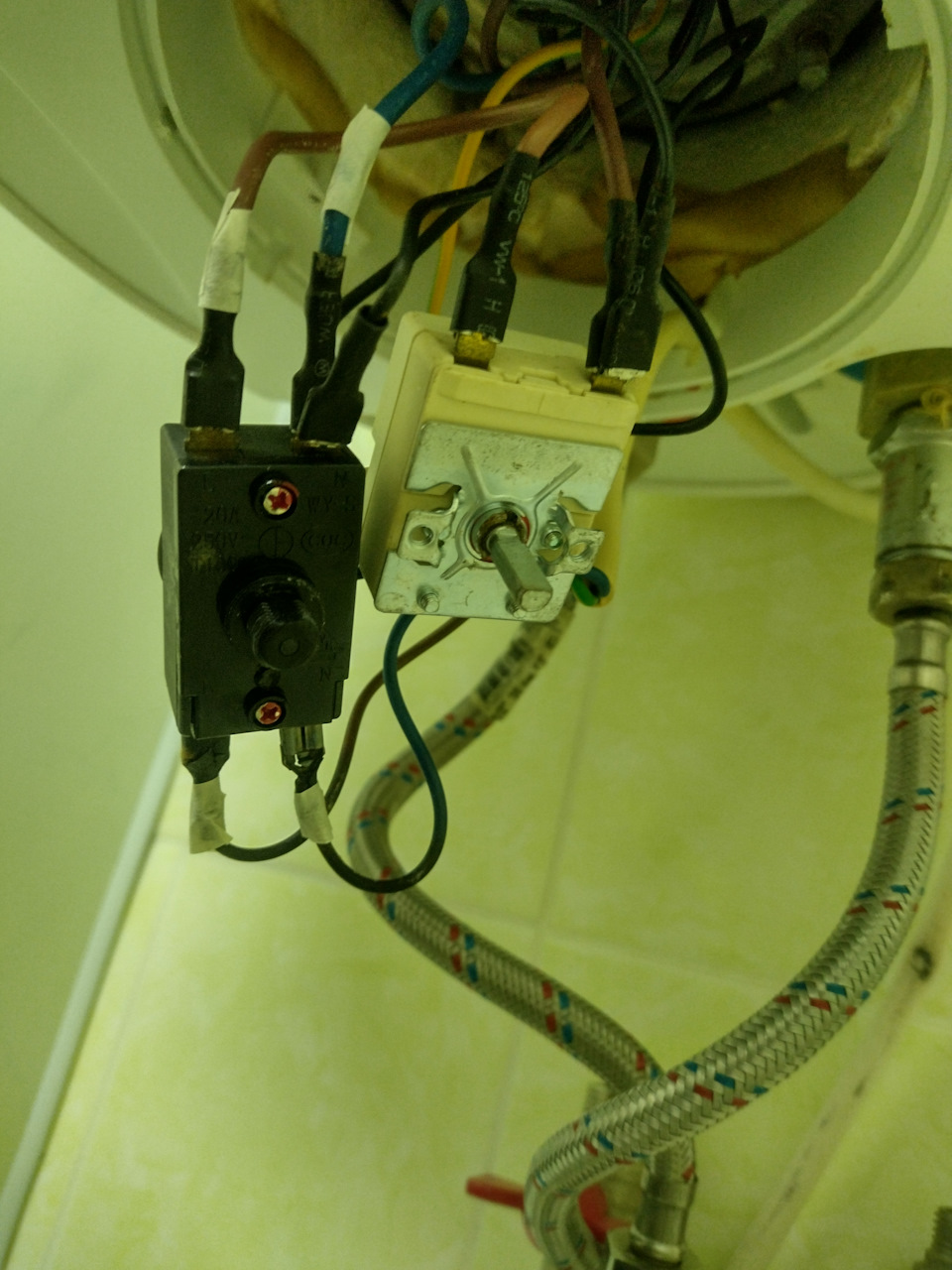

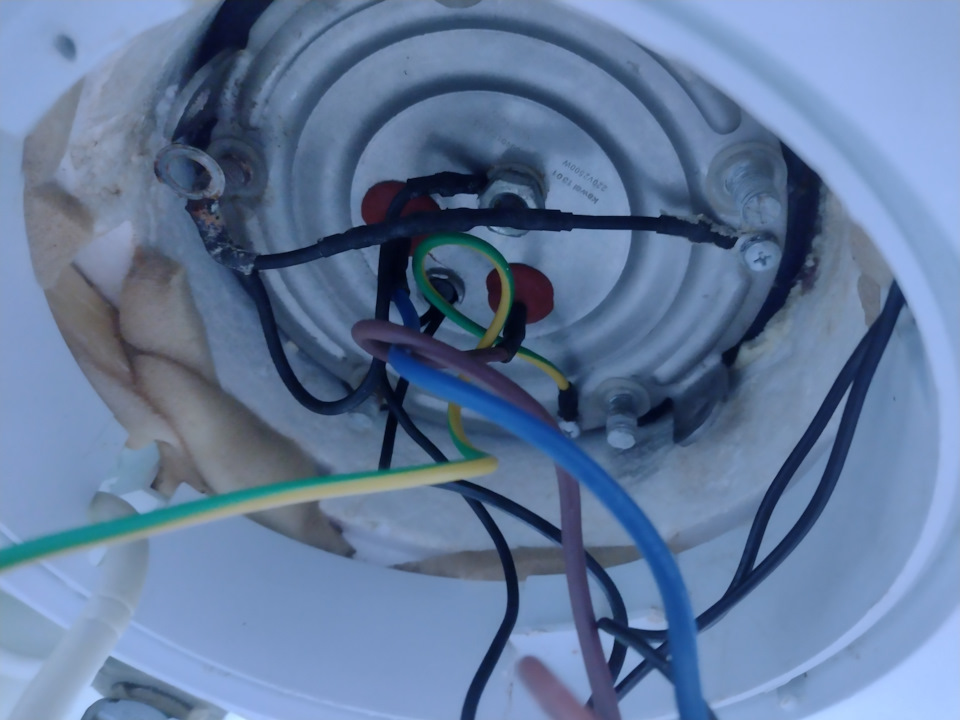

Abych nezapomněl, jak všechno zašroubovat zpět, pořídil jsem spoustu fotek v různých fázích demontáže ohřívače vody.

Funkčnost všech senzorů jsem zkontroloval multimetrem.
Dále je potřeba vypustit vodu z ohřívače vody. Kromě všech problémů jsem zjistil, že se kulové kohouty pro vstup a výstup vody do ohřívače nezavírají. Musel jsem tento problém zároveň vyřešit, ale to je na jiný příběh.

Podle mého schématu zapojení (viz foto) jsou kroky následující:

Přívod studené vody uzavřeme kulovým ventilem (trubka s modrým kruhem v ohřívači vody), poté uvolníme tlak otevřením běžného kohoutku s teplou vodou, jakmile voda přestane téct, uzavřeme kohoutek s teplou vodou a odšroubujeme hadici z přívodu do ohřívače vody (trubka s modrým kruhem v ohřívači vody), přitom poteče trochu vody. Odšroubovanou hadici nasměrujeme do odpadu (kbelík, dřez atd.) a znovu otevřeme běžný kohoutek s teplou vodou nebo uzavřeme kulový ventil na výstupu z ohřívače vody (trubka s červeným kruhem v ohřívači vody) a odšroubujeme hadici z výstupu z ohřívače vody, voda z přívodní hadice bude postupně odtékat z ohřívače vody.
Rád bych podotkl, že jsem se také pokusil vypustit vodu přes pojistný ventil, ale nebylo to účinné.

Zde je několik užitečných videí o vypouštění vody:

Nesundal jsem nádrž ze zdi, protože to fyzicky nedokážu; je na mě moc těžká.
S vyjmutou nádrží by bylo všechno mnohem jednodušší.

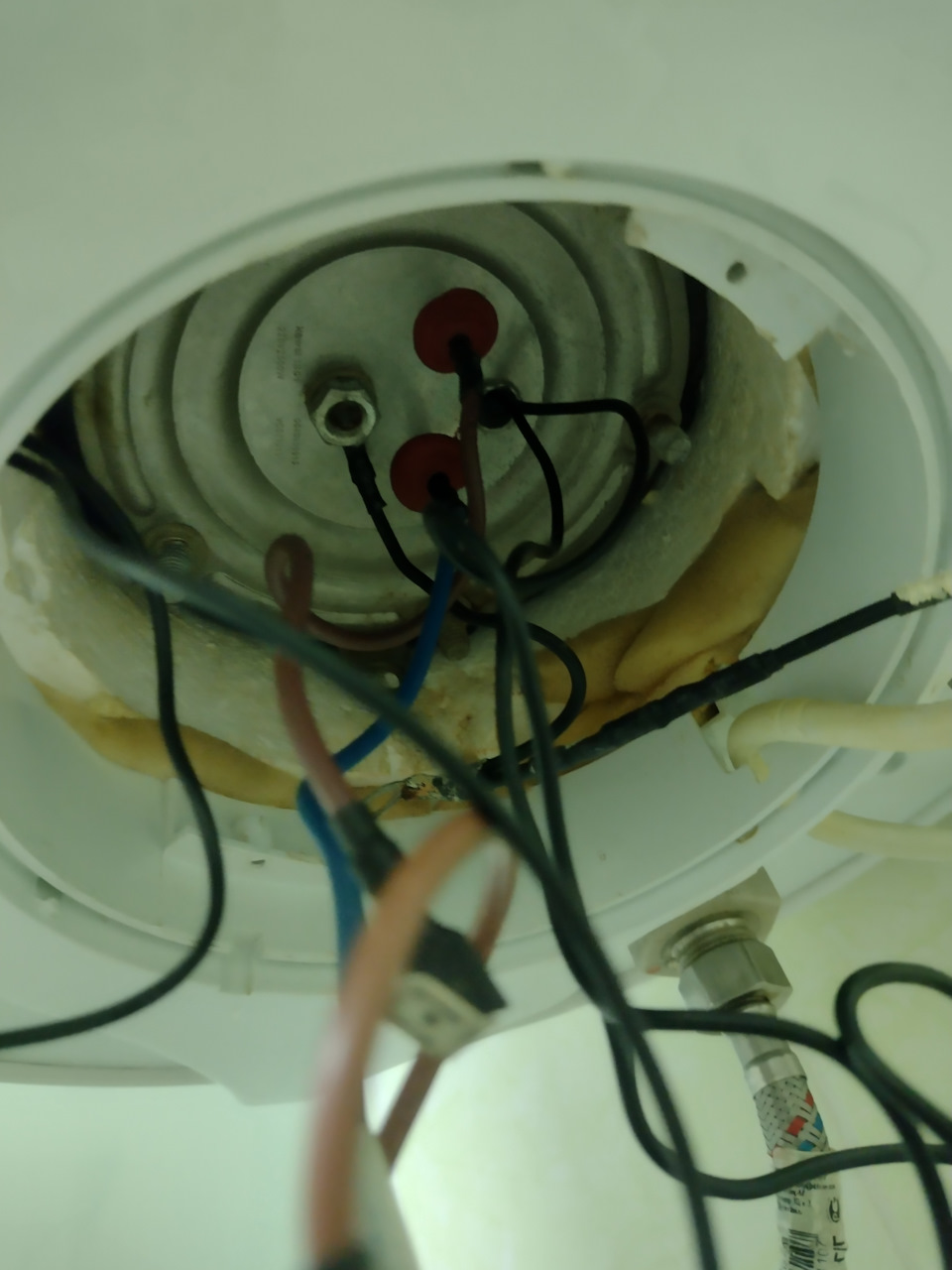

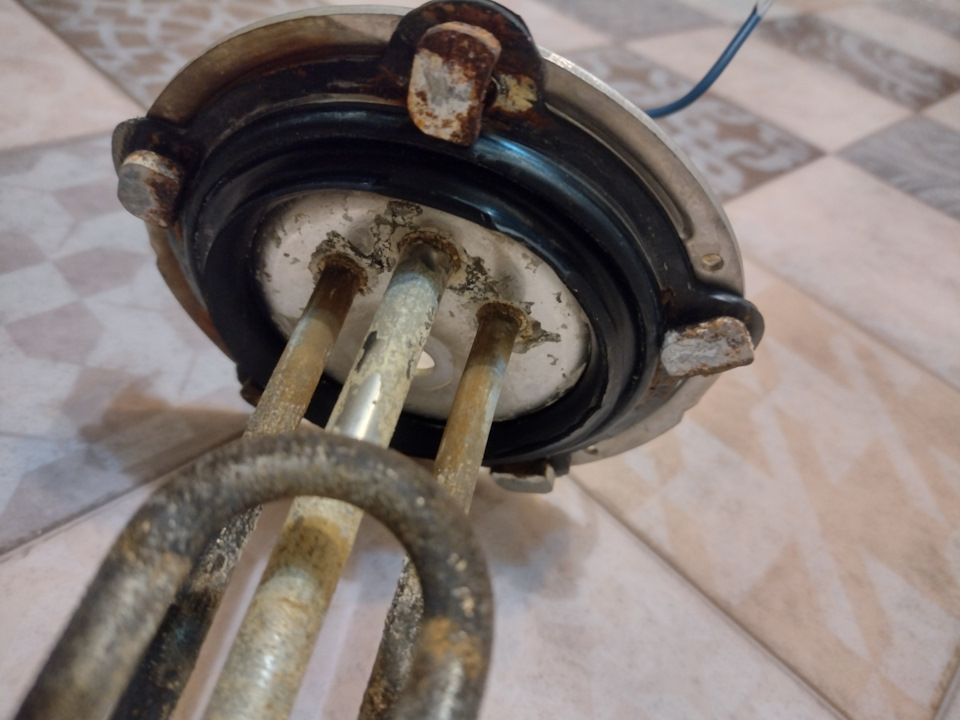

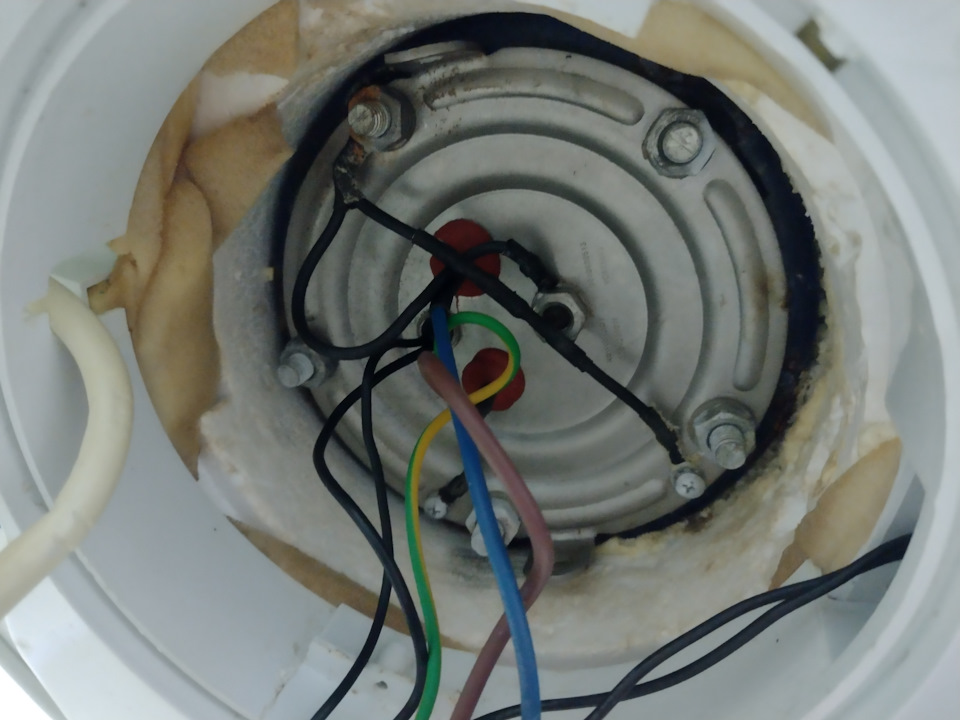

Dále můžete odstranit přírubu s topným tělesem a anodou; to se ukázalo jako velmi obtížný úkol.

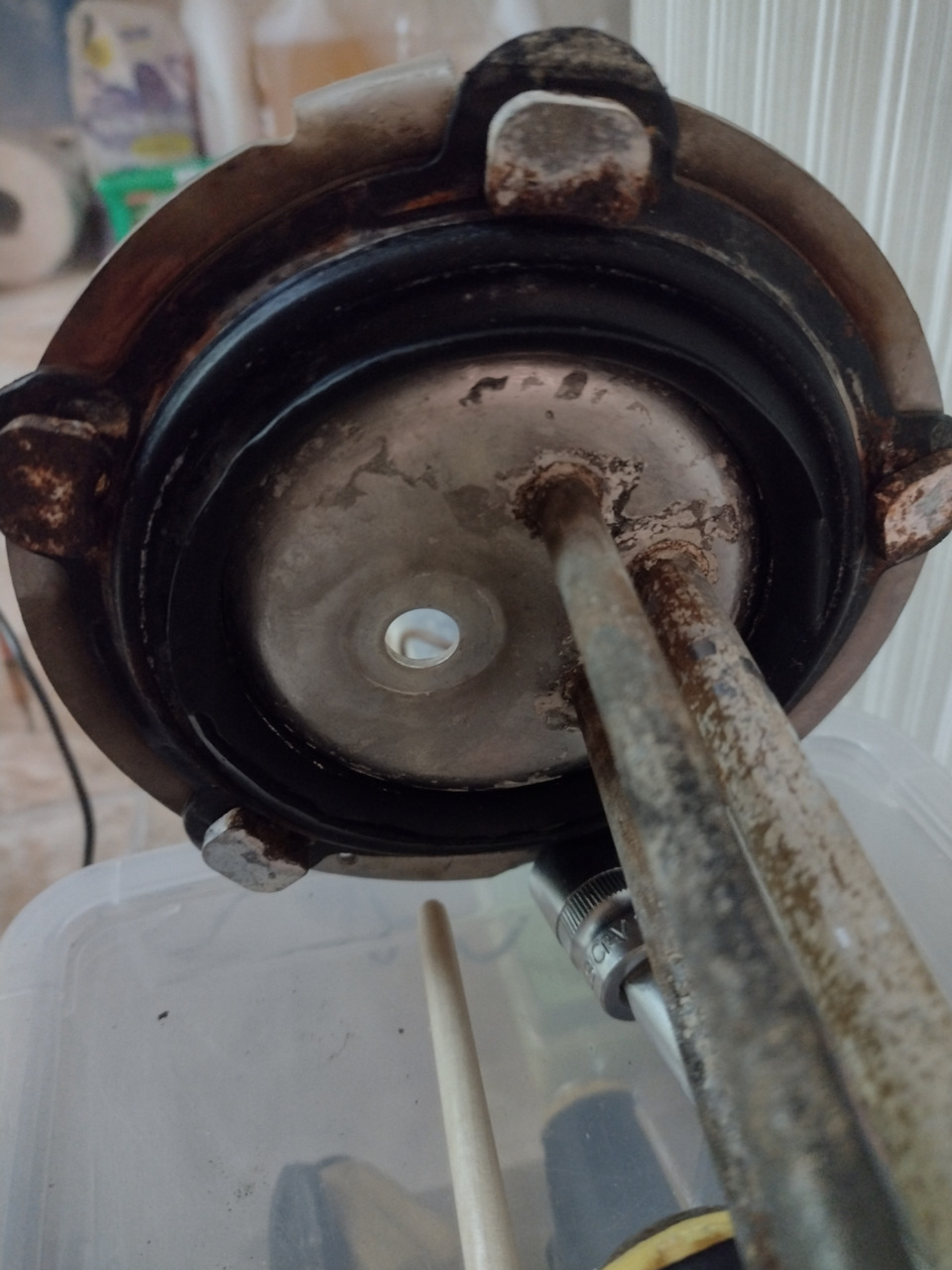

Odšrouboval jsem matice z 5 šroubů a musel jsem otočit topným tělesem ve směru hodinových ručiček, mělo se uvolnit, ale šrouby byly zaseknuty a topné těleso se vůbec nepohnulo žádným směrem.
Snažil jsem se to několik dní odstranit, ale bezvýsledně.
Našel jsem video, kde zaklepali na šrouby, ty se propadly a topné těleso se otočilo a odlepilo, přikládám video, požadovaný fragment je ve 13. minutě.

Nefungovalo mi to tak jako ve videu… když jsem poklepal na šrouby, nic se nestalo.
Sdílel jsem svůj problém v práci a kolegové se mi dobrovolně nabídli pomoci, za což jsem byl moc rád. Strávili asi hodinu snahou vyjmout topné těleso, ale šrouby nepovolily a nezapadly se.
Nesledoval jsem neustále postup, protože jsem se bál, že mi zničí celou toaletu a bylo prostě děsivé sledovat, co se děje, ale najednou jsem uslyšel křik, zvuk lijící se vody a běhu po chodbě, dokázali ji odstranit, ale zároveň se veškerá špína se zbytky vody sypala dolů a tato červená tekutina s kousky vodního kamene byla absolutně na všech površích toalety, pohled ne pro slabé povahy, ale bylo velmi radostné, že cíle bylo dosaženo!

Vytáhl jsem všechny součástky topení z této kapaliny, aby se neztratily.

Pro renovaci jsem koupil následující náhradní díly:
1) Anoda, závit M8, délka a průměr nehrají roli – zakoupeno na Ozonu.

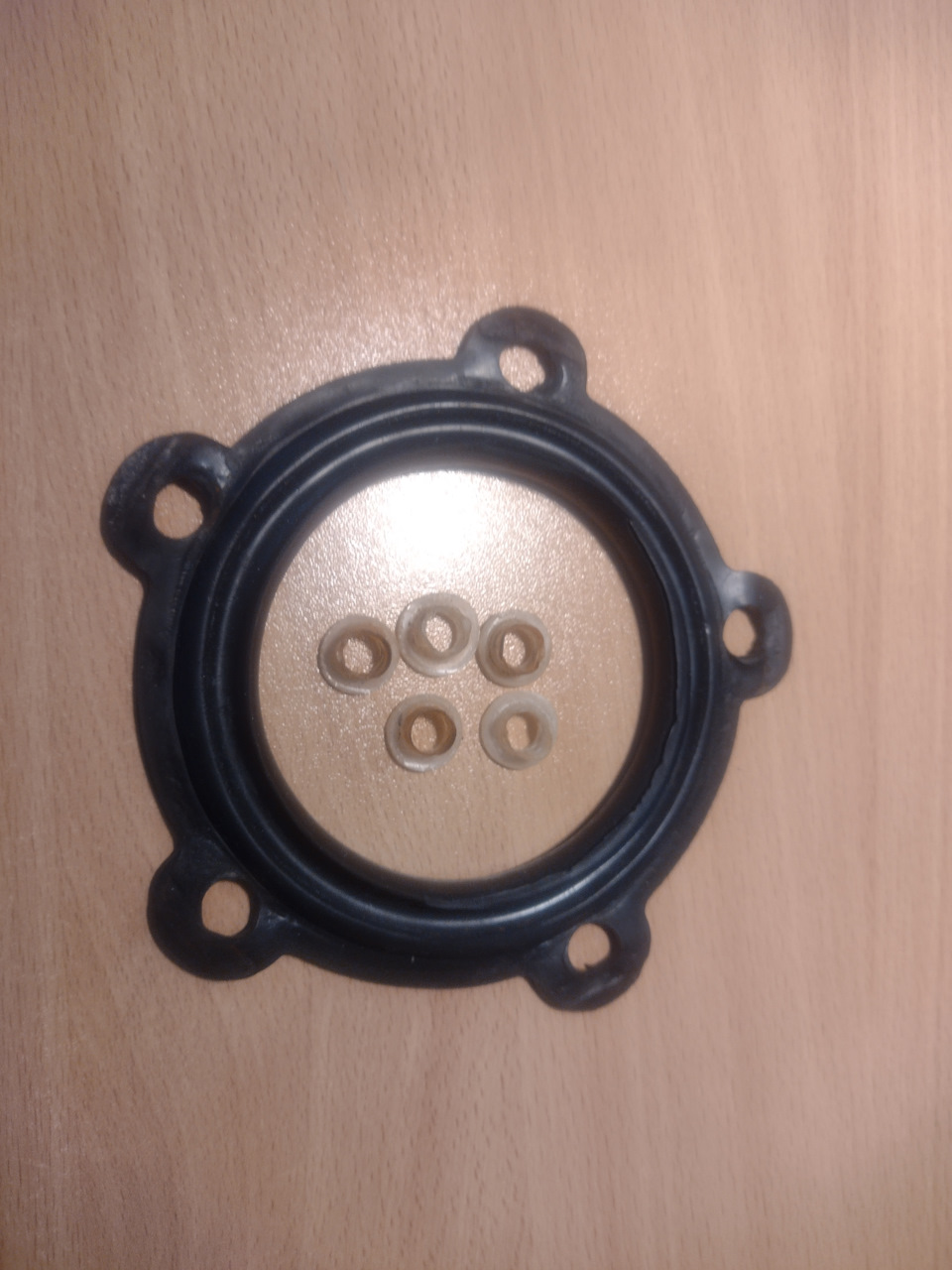

2) Těsnění topného tělesa, č. výrobku 0040300276 – zakoupeno na Ozonu.

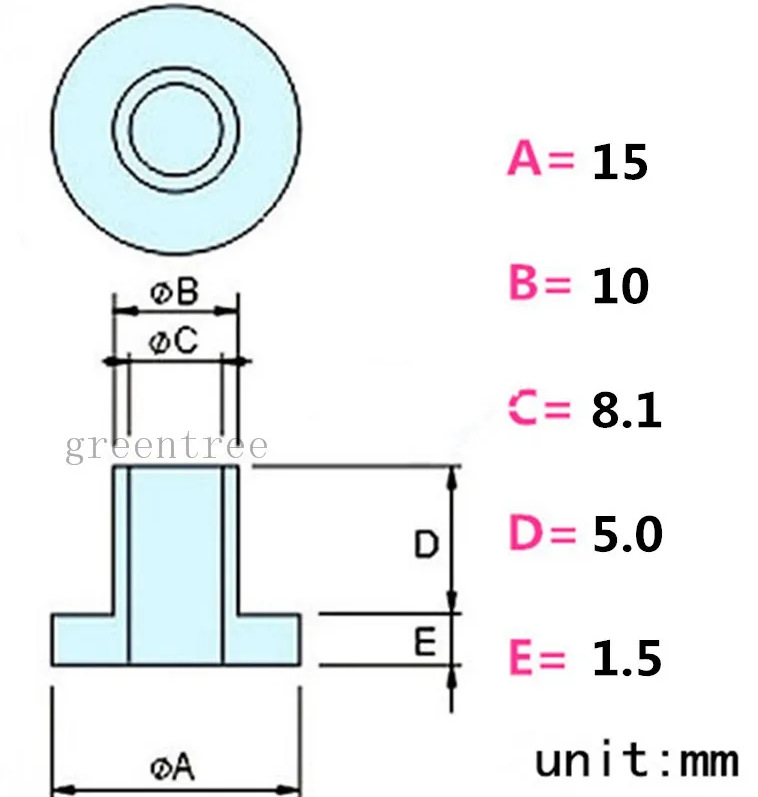

3) Plastové průchodky pro 5 šroubů topného tělesa jsem hned nenašel, našel jsem je podle čísla artiklu za cca 500 rublů/kus, pak mě napadlo hledat něco podobného ve slevě, na Aliexpressu jsem našel dielektrické průchodky M8 za 7 rublů/kus + 100 rublů poštovné ke všem průchodkám Ali, trochu neseděly co do vnějšího průměru, ale po úpravách kancelářským nožem perfektně zapadly do otvorů v přírubě.

V jednom z videí o topení, které jsem viděl, strávil jeden chlapík dlouhou dobu rozebíráním topení a pak se ukázalo, že mu shořela elektrická zástrčka. Vzpomněl jsem si na zápach z kabeláže popsané na začátku příběhu a rozhodl jsem se podívat na svou zástrčku.
Zástrčka byla roztavená a vypadala velmi špatně a napájecí kabel měl uvnitř tři dráty s různými svorkami pro připojení k ohřívači vody, opletení na těchto svorkách bylo také roztavené, rozhodl jsem se vyměnit celý kabel i se zástrčkou, prodávají se přímo s výstupními svorkami.

Další seznam náhradních dílů:
1) Speciální kabel pro 16ampérový ohřívač vody s proudovým chráničem – zakoupeno na Ozonu.
2) Zásuvka 16 A – zakoupena u Vseinstrumenti.

S výměnou objímky a složením všeho zpět mi pomohl i kolega z práce, za což jsem mu nesmírně vděčný.
